带打印回路电阻测试仪原理
 带打印回路电阻测试仪
电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，依照最新标准《JJG1052-2009回路电阻检定规程》、国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。
断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者 Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中，通常采用四端子法来测量实际触点的接触电阻。
以前，通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。
高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修、质量验收的一项重要数据。

回路电阻测试仪装配(3张)
由于开关触头之间存在氧化膜，如果用较小的电流检测，由于氧化膜的影响测试结果一般偏大很多，但氧化膜在大电流下是能被击穿的，理论上，测试电流只要不超过额定电流，应该是越大越好，但规程在制定的时候考虑到当时国内相关仪器的生产水平，作出了不得小于100A电流的规定。电力设备与地网导通电阻测试仪
电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。虽然在制作接地装置时，已对接地引下线连结处做了必要的防腐处理，但位于土壤中的连结点，仍会长期受到潮湿等因素的影响，出现接点腐蚀、开断、松脱等现象，导致接地引下线与地网接触点电阻值增大，不能达到电力规程的要求，使设备在运行中存在不安全隐患，严重时造成设备脱开地

回路电阻测试仪(3张)
网运行。可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精确测量。
地网导通电阻测试仪用于测量接地引下线导通电阻值，通过历年测试值及相邻点测试值比较来判定故障点。地网导通电阻测试仪工作电源由内部锂电池提供，无需外接交流电源，测试过程由单片机控制完成，具有操作简单、测试速度快、测试数据稳定、便于携带等特点。
由于断路器接触电阻很小，只有用很高的电流检测，才能保证一定的精度，抗干扰能力也越强。
用于断路器接触电阻和载流导体电阻的高精度测量，能长时间、稳定输出大电流，符合DLT845.4-2004《电阻测量装置通用技术条件第四部份:回路电阻测试仪》的相关规定。
技术参数
编辑
1、测量范围：0~4mΩ （50A档） 0~2mΩ （100A档） 0~1.33mΩ （150A档） 0~1mΩ （200A档）
2、测试电流：DC50A、100A、150A、200A固定输出
3、测量精度：±(0.5% rd+2d)
4、连续工作时间：5s~599s
5、显示方式：大屏幕中文液晶显示
6、通信方式： RS232串口
7、工作电源：AC220V±10% 50Hz
8、整机功率：1200W
操作程序
编辑
⒈ 按四端子接法接线。
⒉ 打开电源。
⒊ 按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。
⒋ 测量显示值后，需保存数据。
⒌ 测量结束后，请关掉电源。
⒍ 测试钳请爱护
19 2020-03
充气式高压试验变压器原理

 充气式高压试验变压器原理

本词条缺少概述图，补充相关内容使词条更完整，还能快速升级，赶紧来吧！
YDQ试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

中文名

充气式高压试验变压器

外文名

Inflatable type high-voltage test transformer

执行标准

DL/848.2-2004

优点

体积小、重量轻、外形美

目录
1. 1 设备介绍
2. 2 英文
3. 3 产品研发
1. 4 结构
2. 5 技术指标参数
3. ▪ 空载电流
1. ▪ 规格及运行
2. ▪ 额定参数
设备介绍

执行标准：DL/848.2-2004
YDQ 气体试验变压器(摘自武汉锐拓普）
英文

充气式高压试验变压器 Inflatable type high-voltage test transformer
产品研发

随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%－60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.
结构

1、YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<>标准要求。　YDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6

2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
18 2020-03
承试资质四级高压试验设备表详细信息
 承试资质四级高压试验设备表详细信息

承试资质四级高压试验设备表 ◆ 高压试验设备：

50kV/5kVA高压试验变压器1套（变压器，控制箱，调压器）；
60kV/2mA直流高压发生器各1套（试验仪，配套线）；
50kV交直流分压器1台（分压器，配套电压表）；
200kV变频串联谐振成套试验装置1套；
50kV交流耐压测试系统机1套，
高压介质损耗测试仪1套（测试线，介质电桥，控制箱，升压变，移相器）；
100A回路电阻测试仪1台（试验仪，配套线）；
0-20Ω接地电阻测试仪1套（试验仪，配套线，接地极）；
10kV/0.5级电压互感器3台；
10kV/0.5级电流互感器3台；
10A变压器直流电阻测试仪1台；
变压器变比电桥1台；
高压开关机械特性测试仪1台；
双臂电桥QJ44 1台；
单臂电桥QJ23 1台；
500V 1000MΩ、1000V 2000MΩ、2500V 10000MΩ绝缘电阻测试仪各1台，
5kVA单相调压器1台；
红外测试仪1台等。
电流互感器二次回路负载测试仪 1台

承试资质四级高压试验设备表 ◆ 继保电气测量仪器：

三相微机继电保护测试测试仪1套；
单相继保综合测试仪1套；
高精度钳形相位表1只；
不低于0.2级标准交流电流表1台；
不低于0.2级标准直流电流表1台；
不低于0.2级标准交流电压表1台；
不低于0.2级标准直流电压表1台；
不低于0.2级标准交流微安表1台；
不低于0.2级标准直流微安表1台；
1000V兆欧表1只；
2500V兆欧表1只；
大电流发生器（升流器）1台；
相序表1只；
普通示波器1台；
数字多用钳形表2台；
0.5级数字万用表1台等。

承试资质四级高压试验设备表 ◆ 油、气试验仪器：

绝缘油介电强度测试仪1台（试验仪，油杯，配套线）；

◆ 其他常用仪器仪表

不低于0.5级各类交直流表计6只；
接地摇表1只；
指针式电压表1只；
指针式电流表1只；
万用表等试验用仪器仪表及安全工器具。
17 2020-03
回路电阻测试仪装配
 回路电阻测试仪装配

电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，依照最新标准《JJG1052-2009回路电阻检定规程》、国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。
断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者 Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中，通常采用四端子法来测量实际触点的接触电阻。
以前，通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。
高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修、质量验收的一项重要数据。

回路电阻测试仪装配(3张)
由于开关触头之间存在氧化膜，如果用较小的电流检测，由于氧化膜的影响测试结果一般偏大很多，但氧化膜在大电流下是能被击穿的，理论上，测试电流只要不超过额定电流，应该是越大越好，但规程在制定的时候考虑到当时国内相关仪器的生产水平，作出了不得小于100A电流的规定。电力设备与地网导通电阻测试仪
电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。虽然在制作接地装置时，已对接地引下线连结处做了必要的防腐处理，但位于土壤中的连结点，仍会长期受到潮湿等因素的影响，出现接点腐蚀、开断、松脱等现象，导致接地引下线与地网接触点电阻值增大，不能达到电力规程的要求，使设备在运行中存在不安全隐患，严重时造成设备脱开地

回路电阻测试仪(3张)
网运行。可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精确测量。
地网导通电阻测试仪用于测量接地引下线导通电阻值，通过历年测试值及相邻点测试值比较来判定故障点。地网导通电阻测试仪工作电源由内部锂电池提供，无需外接交流电源，测试过程由单片机控制完成，具有操作简单、测试速度快、测试数据稳定、便于携带等特点。
由于断路器接触电阻很小，只有用很高的电流检测，才能保证一定的精度，抗干扰能力也越强。
用于断路器接触电阻和载流导体电阻的高精度测量，能长时间、稳定输出大电流，符合DLT845.4-2004《电阻测量装置通用技术条件第四部份:回路电阻测试仪》的相关规定。
技术参数

1、测量范围：0~4mΩ （50A档） 0~2mΩ （100A档） 0~1.33mΩ （150A档） 0~1mΩ （200A档）
2、测试电流：DC50A、100A、150A、200A固定输出
3、测量精度：±(0.5% rd+2d)
4、连续工作时间：5s~599s
5、显示方式：大屏幕中文液晶显示
6、通信方式： RS232串口
7、工作电源：AC220V±10% 50Hz
8、整机功率：1200W
16 2020-03
3KVA5KVA/50KV智能工频耐压试验
 3KVA5KVA/50KV智能工频耐压试验

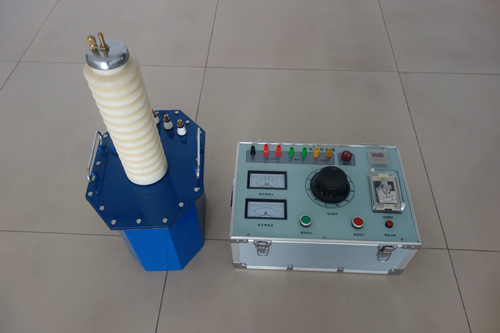

3KVA5KVA/50KV智能工频耐压试验装置用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

3KVA5KVA/50KV智能工频耐压试验详细信息

3KVA5KVA/50KV智能工频耐压试验装置产品特征：

◆ 产品采用一次压制而成高压套管
◆ 套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
◆ 睡式铁芯设计,有效提高产品的抗震性
◆ 所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题
◆ 所有产品均可通过1.1倍感应耐压试验
◆ 绝缘油采用无色透明克拉玛依原装油
◆ 高低压线采用高强度聚酯、无氧铜杆漆包线
◆ 铁芯用全新武钢二硅冷轧硅钢卷片

3KVA5KVA/50KV智能工频耐压试验装置产品参数：
◆ 输入电压：10kVA及以下为AC200V，10kVA以上为AC400V
◆ 空载损耗：＜10%
◆ 短路阻抗：＜10%
◆ 变比误差：＜1%
◆ 仪表电压：100V
◆ 绝缘油介电强度：2.5mm,＞50k工作原理
用工频220V（10KVA及以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的倍。
本系列产品分为三大类：交流型命名为YD(J)、交直流两用型命名为YD(JZ）同时可将带有200V抽头的YDJ（G）、YDJ（Z）连接成串激式试验变压器。
13 2020-03
3KVA 5KVA/50KV工频耐压试验装置价格
 3KVA 5KVA/50KV工频耐压试验装置价格

按试验变压器国家标准DL/T848.2—2004要求，产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

产品结构：

系列高压试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用工艺封装在套管内，产品的外壳制成与器芯配合的八角形结构，整体外型美观大方。

工作原理：

1、系列高压试验变压器为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

3KVA 5KVA/50KV工频耐压试验装置价格
技术指标：

1、使用环境条件

      环境温度不高于+40℃、不低于—20℃；

      空气相对湿度不大于90%；

      海拔高度不超过3500米；

2、工作电压

      电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
