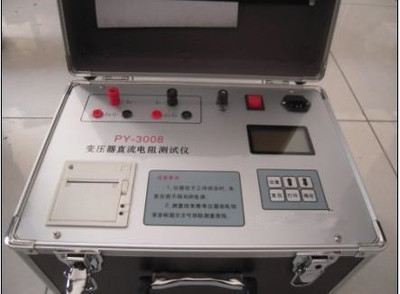

直流电阻测试仪仪器会自动进行放电处理消除电感储能

直流电阻测试仪，也常被称为变压器直流电阻测试仪或感性负载直流电阻测试仪，是一种专门用于测量变压器绕组、发电机定子绕组、互感器、电力电缆等大电感设备直流电阻的高精密仪器。
它是判断电气设备线圈焊接质量、匝间绝缘状况以及分接开关接触是否良好的“听诊器”。

大电流发生器继电保护校验为电流互感器继电器

大电流发生器，也常被称为升流器或大电流试验装置，是一种能将输入的低电压、小电流电能转换为低电压、大电流电能的专用设备。它在电力、电气行业中是进行设备调试和性能测试的必备工具。
⚙️ 工作原理
大电流发生器的核心原理是电磁感应，可以看作一个特殊的、匝数比可调的降压变压器。
输入与调节：设备接入220V或380V的工频交流电源，通过一个调压器（如自耦调压器或晶闸管调压）来平滑、连续地调节输入电压。
电流变换：调节后的电压输入到升流变压器的初级绕组（匝数多）。根据电磁感应定律，次级绕组（匝数极少，通常只有一匝或几匝）会感应出很低的电压（几伏到几十伏），但能产生极大的电流（几百至数万安培）。
输出与测量：产生的大电流通过大截面的导线输出，连接到被测设备形成回路。设备内置的高精度电流互感器会实时采样，并将电流值显示在仪表上。

变压器容量特性测试仪用于变压器的安装验收

变压器容量特性测试仪是一种用于精确测量电力变压器容量及多项电气特性的高精度、便携式检测设备。它集成了多种测试功能，广泛应用于电力系统的安装、检修、试验以及变压器制造厂。

回路电阻测试仪断路器和开关设备检测

回路电阻测试仪是一种专门用于测量电气系统中两点之间的接触电阻或导电回路电阻的专业设备。这类测试仪广泛应用于电力系统、工业制造、维护检修等领域，特别是对于高压断路器、隔离开关、母线连接点等关键部位的接触电阻测量具有重要意义。通过使用回路电阻测试仪，可以有效地评估电气连接的质量，发现潜在的安全隐患，并确保系统的安全稳定运行。

主要用途
断路器和开关设备检测：用于测量高压断路器和隔离开关触点间的接触电阻，以确保其在高电流负载下能够正常工作。
母线和电缆接头测试：检查母线连接点和电缆接头处的电阻值，识别由于腐蚀、松动等原因造成的高电阻连接点，预防过热故障。
其他电气连接测试：适用于各种需要精确测量电阻值的场合，如变压器绕组连接、接地系统等。
工作原理
回路电阻测试仪通常基于四端子法（Kelvin连接）进行测量，这种方法可以有效消除引线电阻对测量结果的影响。测试过程中，仪器向待测电路施加一个恒定的直流电流（通常为10A至几百安培不等），并通过另一对独立的电压检测引线测量流经待测电阻两端的电压降。根据欧姆定律
特性与功能
大电流输出：为了模拟实际工作条件下的电流负载，许多回路电阻测试仪能够提供高达几百安培的大电流输出。
高精度测量：提供微欧级甚至更低的分辨率，确保测量结果的准确性。
自动温度补偿：考虑到温度对电阻值的影响，一些高级型号配备了温度补偿功能，能够在不同环境温度下提供校正后的电阻值。
数据存储与传输：支持测量数据的存储，并能通过USB、蓝牙等接口将数据传输到计算机进行进一步分析。
发展趋势
随着技术的发展，回路电阻测试仪正在变得更加智能化、便携化：

用户界面优化：现代设备往往配备触摸屏界面，使得操作更加直观便捷。
无线通信技术的应用：让数据处理和分享变得更加容易，提高了工作效率。
提升测试速度和准确性：制造商不断探索如何缩短测试时间的同时保证测量的准确性，以更好地适应现场测试需求。
总之，回路电阻测试仪是保障电气系统安全稳定运行的重要工具。无论是新设备的质量控制还是旧设备的维护检查，它都发挥着不可替代的作用。随着科技的进步，这类测试仪将继续演进，提供更高效、更精准的解决方案。







变比组别测量仪通过向变压器的一次侧施加一个已知的电压或电流

变比组别测量仪是一种专门用于测量变压器变比和连接组别的仪器。它在电力系统、电气设备制造和维修等领域有着广泛的应用。通过测量变压器的变比和连接组别，可以确保变压器的正确连接和运行，从而保障电力系统的安全和稳定。以下是关于变比组别测量仪的详细介绍：

工作原理
变比组别测量仪通过向变压器的一次侧施加一个已知的电压或电流，然后测量二次侧的电压或电流，从而计算出变压器的变比。同时，通过分析变压器的相位关系，确定其连接组别。具体步骤如下：

施加电压/电流：向变压器的一次侧施加一个已知的电压或电流。
测量电压/电流：同时测量变压器二次侧的电压或电流。
计算变比：根据一次侧和二次侧的电压或电流比值，计算出变压器的变比。
分析相位关系：通过测量一次侧和二次侧的相位关系，确定变压器的连接组别。
主要功能
变比测量：测量变压器一次侧和二次侧的电压或电流比值，确保变比准确。
连接组别测量：确定变压器的连接组别，如Y/Y、Y/Δ、Δ/Y等。
误差测量：测量变压器的比差和角差，评估其测量误差。
极性测试：确定变压器的极性，确保正确的连接方式。
数据记录：内置存储器，可以保存大量的测量数据，便于后续分析。
显示清晰：通常配备大屏幕液晶显示器，显示测量结果和操作菜单。
保护功能：具备多种保护功能，确保设备和人员安全。
通信接口：通常配备USB、RS232等通信接口，可以与计算机或其他设备连接，实现数据传输和远程控制。
主要特点
高精度：采用高精度传感器和测量仪器，确保测试结果的准确性。
多功能：能够进行多种变压器测试，满足不同需求。
自动化：支持自动测试模式，减少人工干预，提高测试效率。
便携设计：部分型号设计为便携式，便于在现场使用。
用户友好：提供直观的操作界面和丰富的功能菜单，方便用户使用。
应用领域
电力系统：用于变压器的出厂测试、现场测试和维护检修，确保变压器的性能和可靠性。
电气设备制造：用于变压器生产线上的质量控制，确保产品的性能符合标准。
电气维修：用于变压器的维修和故障诊断，查找性能下降的原因。
科研实验：用于科学研究中的变压器性能测试，验证理论模型。
教育培训：用于电气工程领域的教学和培训，帮助学生理解变压器的测试方法和应用。
使用注意事项
安全操作：严格按照设备说明书的要求操作，确保人员和设备安全。
环境要求：在干燥、通风良好的环境中使用，避免潮湿和高温。
定期校准：定期对测试仪进行校准，确保测量结果的准确性。
负载匹配：确保被测变压器与测试仪的量程匹配，避免超出量程范围。
清洁保养：定期清洁测试仪的探针和接头，确保接触良好。
选购建议
精度要求：根据实际需求选择合适的精度等级，确保测试结果的准确性。
功能配置：根据测试需求选择具有相应功能的测试仪，如数据存储、通信接口等。
品牌与质量：选择知名品牌和高质量的产品，确保长期稳定运行。
价格与服务：综合考虑价格和售后服务，选择性价比高的产品。
常见问题及解决方法
测量结果不准确：检查测试仪是否校准，探针和接头是否接触良好，被测变压器是否清洁。
设备过热：检查散热系统是否正常，是否有堵塞或污垢，确保通风良好。
通信故障：检查通信线缆是否连接正确，驱动程序是否安装正确。
具体操作步骤
准备工作：
确认被测变压器的类型和参数。
检查测试仪的连接和设置，确保所有接线正确。
确保试验场地的安全，设置必要的安全隔离措施。
变比测量：
将测试仪的一次侧和二次侧分别连接到变压器的一次侧和二次侧。
启动测试仪，选择变比测量模式。
记录测量结果，包括一次侧和二次侧的电压或电流比值。
连接组别测量：
将测试仪的一次侧和二次侧分别连接到变压器的一次侧和二次侧。
启动测试仪，选择连接组别测量模式。
记录测量结果，包括相位关系和连接组别。
误差测量：
将测试仪的一次侧和二次侧分别连接到变压器的一次侧和二次侧。
启动测试仪，选择误差测量模式。
记录测量结果，包括比差和角差。
结束试验：
逐步降低电压或电流，直至完全关闭测试仪。
记录试验结果，分析变压器的性能。
拆除测试仪，恢复变压器的正常状态。
如果您需要购买或了解更多关于变比组别测量仪的信息，建议联系专业的供应商或制造商，他们可以提供更详细的技术参数和应用建议。希望这些信息对您有所帮助！








激励变压器工频交流耐压试验成套装置

变电站电器设备工频耐压试验装置，该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
工频交流耐压试验成套装置

主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

该系列装置与国内同类产品相比，具有多种关键优势：
1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

工频交流耐压试验成套装置技术参数：
