专用测量电压、电流及相位而设计的一种高精度、手持式、双通道输入测量仪表
参考标准：GB/T 7676.5-2017
钳形电流互感器转换方式输入被测电流、保护功能
高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°
耐压功能、决缘功能
SMG2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
.jpg)
时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
合闸电阻：6个断口合闸电阻的预投时间，预投波形及电阻阻值。
重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速 度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行 程：总行程，开距，超行程，过冲行程，反弹幅值。
电 流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2、 HNGK-507高压开关动特性测试仪特点
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
1.使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa
温 度 －10～40℃ 湿 度 ≦80%RH
2.安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3.基本参数
时 间： 量程 4000.0ms 分辩率0.1ms
误差 ①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
③同期
速 度： 量程 20.00m/s 分辩率0.01m/s
误差 ①0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字
合闸电阻：量程：1600Ω 分辨率：1Ω
行 程：
量 程 分辩率 误 差
真空断路器 50.0mm 0.1mm 1%±1个字
SF6断路器 300.0mm 1mm
少油断路器 600.0mm
电 流： 量程 20.00A 分辩率0.01A
输出电源： DC30～250V数字可调/20A（瞬时工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
防雷绝缘电阻测试仪在防雷装置检测工作中，需要测试氧化锌避雷器绝缘材料的性能，绝缘材料主要利用它的绝缘性能来隔离带电的或不同电位的导体使电流按一定方向流动。无论使用何种材料，绝缘电阻至少应与规范所要求的一样，这也是必须测试该绝缘电阻的原因。绝缘电阻测试主要用于采用S型链接网络时，除在接地基准点(EPR)外，是否达到规定的绝缘要求和SPD的绝缘电阻测试要求。除兆欧表外，也可以使用1.2/50 us波形的冲击电流发生器进行冲击，以测试S型网络除ERP外的绝缘。
防雷绝缘电阻测试仪技术特点：
1、zui大误差不应超过±30%
2、应采用直流测试电压。
3、在与被测电阻（Ri=Un•1000Ω/V）串联的5μF电容器的情况下，测试结果应与没有连接电容器的情况不同，并大于10%.
4、测试电压不应超过1.5•Un的数值
5、流过被测电阻的测试电流Un•1000Ω/V应至少为1mA.
6、测试电流不应超过15mAp的数值，而交流分量不应超过1.5mA
7、与测试设备相连并持续10秒的外部交流或直流电压，不应损坏该设备。
.jpg)

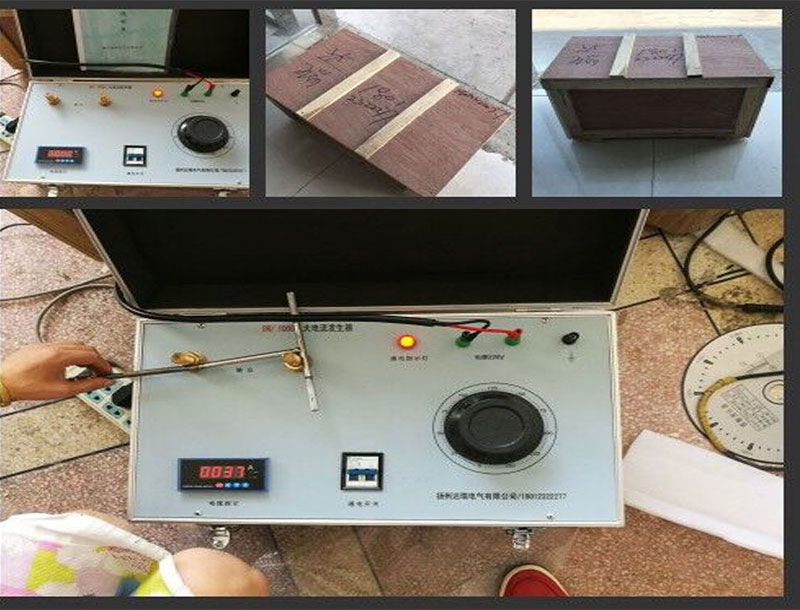

SLQ-1000A全自动大电流发生器电是电力气行业在调试中需要大电流场所的必需设备，该装置具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。全自动大电流发生器广泛适用于对各种开关、断路器、电流继电器动作试验、板式电流表、钳型表、电流互感器校验。该大电流发生器为低电压、大电流干式变压器。适用于频率50Hz开关，电流互感器或其他电器设备的升流及负载试验。采用***的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。
SLQ-1000A全自动大电流发生器采用进口高导磁材料、设计精巧、具有体积小、自动化程度高、耐电动力强、方便使用等特点。该系列产品由自动控制部分及升流器两部分构成，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，也可作为工矿企业对其他电气设备进行过载或温升试验的电流源设备。配有互感器，能方便地读取试验电流值。
二、产品别称：
升流器、大电流发生器、智能大电流发生器、程控大电流发生器、全自动大电流发生器.
三、产品特性
◆ 日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能；
◆ 时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；
◆ 高精度传感器和高性能14位AD采集芯片；
◆ 轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性，智能化工作全过程；
◆ 任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；
◆ 实时显示输出电流，时间结果，显示直观明了；
◆ 完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；
◆ 具有回零检测功能，回零确定后才可进行试验，安全可靠；
◆ 逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；
◆ 超过设定输出电流上限，电机自动回零，并发生声光报警；
◆ 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；
◆ 自动错误诊断，易于发现和解决问题；
◆ 可选配远程通信、门联锁***警铃、开口电压校验接口等；
◆ 产品体积小、重量轻、结构合理、可靠耐用。
变频串联谐振耐压试验装置由调压电源
变频串联谐振耐压试验装置由调压电源励磁变压器、电抗器、电容分压器组成。
