35kvz质损耗测试仪
1. 超大液晶中文显示
仪器配备了大屏幕（105mm×65mm）中文菜单界面，屏显分为左右两部分，左边为功能菜单区，右边为相关状态信息提示，每一步都非常清楚，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。
2. 海量存储数据
仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；
3. 科学先进的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。
4. 多种测试模式
仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。
5. CVT测试一步到位
该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。
6. 高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
7. 多重保护安全可靠
仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备接地检测功能，确保不接地设备不允许升压。
60KV/2mA直流高压发生器电路图 直流高压发生器zgf 直流高压发生器价格 直流高压发生电路 高压发生器 高频高压发生器 超高压发生器 高压发生器原理 cpi高压发生器 高压发生器电路
60KV/2mA直流高压发生器电路图 直流高压发生器zgf 直流高压发生器价格 直流高压发生电路 高压发生器 高频高压发生器 超高压发生器 高压发生器原理 cpi高压发生器 高压发生器电路
产品介绍：
本目录是上海舒佳电气有限公司为您精选的ZGF2000系列直流高压发生器产品，欢迎您来电咨询该产品的详细信息！ZGF2000系列直流高压发生器的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。
ZGF2000系列直流高压发生器满足国标、行标ZBF24003-90《便携式直流高压发生器通用技术条件》的技术要求，适用于电力部门各种高压电器的现场试验,氧化锌避雷器、电力电缆直流耐压和泄漏试验。兼做静电吸尘、喷涂等电源。
采用脉冲宽度调制（PWM）技术、IGBT、以及先进的电子线路及元件，具有输出不受电网波动干扰，有零位、过流、击穿、过压等保护措施，无论过流、击穿、过压保护电路都能迅速动作，有效保障设备及人员安全。其输出采用液晶显示,体积及重量比原KGF型要轻便的多，非常适合现场使用。全新设计的“0.75U”液晶显示器可直接显示并锁存0.75U1mA现场试验不需人工计算。
本仪器具有体积小、功率大、重量轻、便于携带、操作方便、安全可靠等优点。
产品规格及技术指标
高压直流发生器
ZGF2000高压直
直流高压发生器
300KV/2mA直
直流高压发生器
200KV/2mA直
ZGF2000直流高
120KV/2mA,
直流高压发生器
1200KV/2mA
直流高压发生器
60KV/2mA直流
它着重解决了以下问题：
(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；
(2) 电容表输出电压低而导致故障检出率低。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的特点。
全自动电容电桥测试仪特点：
量程自动转换
储存数据
大屏幕液晶（320×240×LCD）显示，汉字菜单操作提示。
实现波形和测量处理数据同屏显示，使测试过程更直观；
具有设置、校正和调试功能
YDJ50KV/5KVA高压试验变压器 耐压仪试验电源
YDJ-5/50油浸轻型高压试验变压器是一种高压测试设备，本系列产品采用CD铁芯睡式设计提高防震能力，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。
YDJ系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的滤波电容、硅堆及高压直流微安表， 便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
1.产品采用一次压制而成高压套管；
2.套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密 封，彻底解决了常见的变压器漏油的问题；
3.睡式铁芯设计,有效提高产品的抗震性；
4.所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题；
5.所有产品均可通过1.1倍感应耐压试验；
6.绝缘油采用无色透明克拉玛依原装油；
7.高低压线采用高强度聚酯、无氧铜杆漆包线；
YDJ50KV/5KVA高压试验变压器 耐压仪试验电源
YDJ-5/50油浸轻型高压试验变压器是一种高压测试设备，本系列产品采用CD铁芯睡式设计提高防震能力，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。
YDJ系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的滤波电容、硅堆及高压直流微安表， 便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
1.产品采用一次压制而成高压套管；
2.套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密 封，彻底解决了常见的变压器漏油的问题；
3.睡式铁芯设计,有效提高产品的抗震性；
4.所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题；
5.所有产品均可通过1.1倍感应耐压试验；
6.绝缘油采用无色透明克拉玛依原装油；
7.高低压线采用高强度聚酯、无氧铜杆漆包线；
8.铁芯采用全新武钢二硅冷轧硅钢卷片。

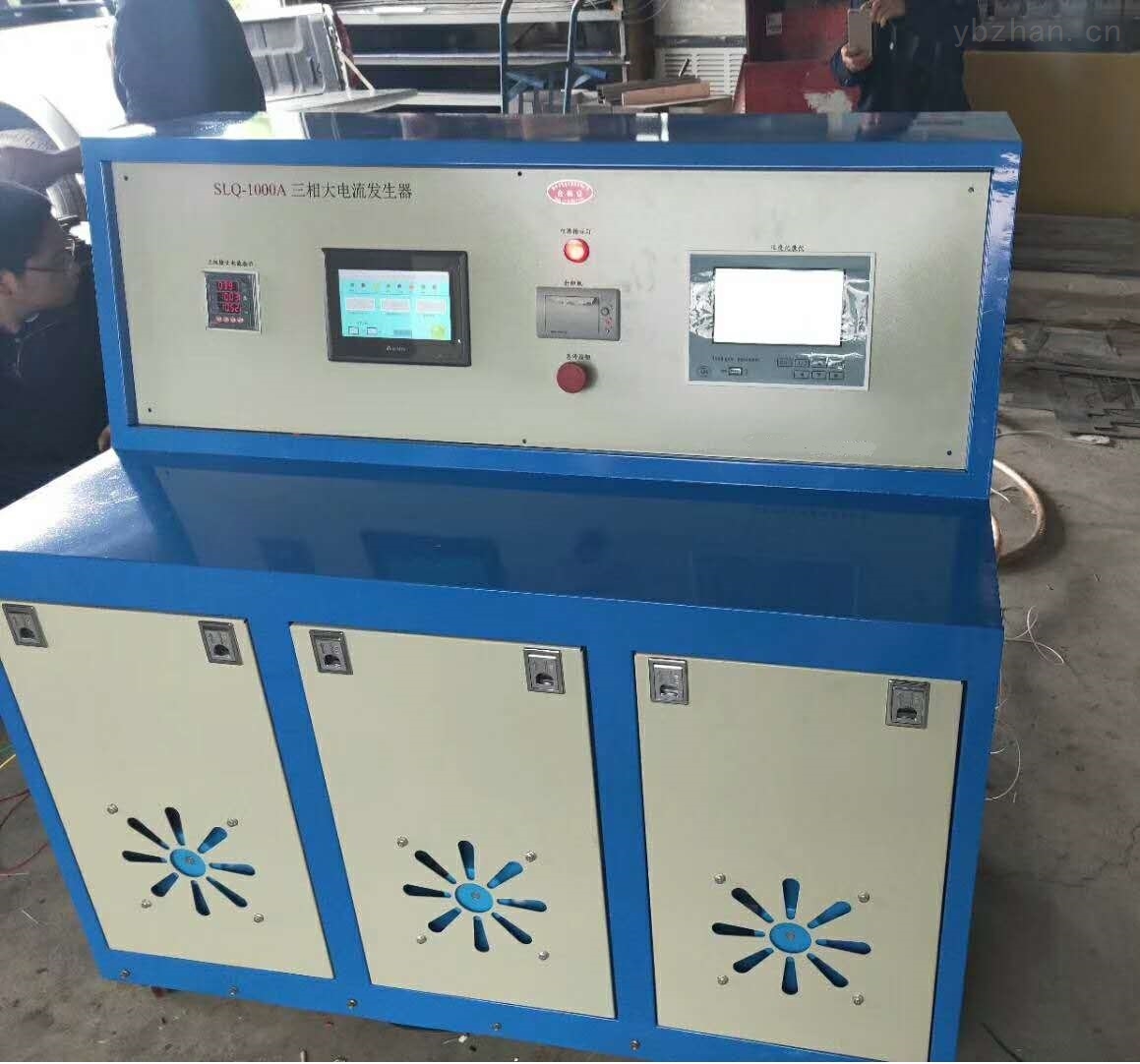

本产品分体式结构，作为三相持续大电流交流电源使用，采用平衡三相电流相差特别生产工艺和1000A/5000A电流换档计量法，具有电动调升电流无极调整，三相电流平衡上升、负荷变化范围大、电流显示准确、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。
二、 主要技术参数：
SDF
型号 额定容量（KVA） 升流器
额定输入 升流器
额定输出 阻抗
电压% 空载
电流% 相间电流误差 结构
形式
调压器 升流器 电流A 电压V 电流A 电压V
5/1000 5 5 22.7 220 1 5 ﹤8 ﹤6 0.1% 一体/分体
10/2000 10 10 45.4 220 1/2 10/5 ﹤8 ﹤6 0.1% 分体
20/4000 20 20 90.9 220 2/4 10/5 ﹤8 ﹤6 0.1% 分体
25/5000 25 25 113.6 220 2.5/5 10/5 ﹤8 ﹤6 0.1% 分体
200/5KA 200 200 500 400 5KA 6 ﹤8 ﹤6 10% 分体
三、使用环境：
1、工作电源： 380V ±10% 50HZ
2、环境温度：—10℃～40℃
3、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。
四、工作原理：
本系列产品按入工作电源后，通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下：
五、控制面板：
1、电源指示灯：接通电源后，打开空气开关电源指示灯亮。
2、升流↑指示灯：按升流↑，调压器升压时，此升流↑指示灯亮。
3、降流↓指示灯：按降流↓，调压器降压时，此降流↓指示灯亮。
4、零位指示灯：按停止按钮，调压器回到零位后此指示灯亮。
5、工作指示灯：按启动按钮，工作指示灯亮，表示升流器已接通，可以升流。
6、启动按钮：电源控制接通电源后机内调压器自动回零，只有调零指示灯亮后，才能按启
动按钮，工作指示灯亮
7、量程转换：测试电流小于1000A时，量程转换开关箭头指向1000A。测试电流介于1000A～5000A时，量程转换开关箭头指向5000A。
8、停止按钮：在试验时，遇到异样情况或其他需要终止试验时，按此按钮。
六、使用方法及注意事项：
1、在电流发生器控制台中：输出端接升流器输入端a、x；控制柜中仪表端接升流器仪表测量端。
2、变压器外壳，操作台及主机等必须良好接地。
3、打开机箱里空气开关，电源指示灯亮。控制台的调压器自动调到零位，调零指示灯亮，等待升流。设置试验时间（按时间设置），电流（旋转电流选择开关）。按一下启动按钮，工作指示灯亮，表示升流器已接通控制电源，再按升流↑按钮开始升流。
① 电流从零开始升流并密切注意测量仪表的指示以及被试品的情况。
② 此控制台为半动控制，试验时间（按时间设置）后，打开空气开关、先按一下启动再按升流按钮至需要电流。它具有手动升，降流↓、自动计时、自动回零等功能。
4、顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串接一标准电流表。
5、试验过程中，一旦发现不正常现象，应立即切断电源 ，查明原因后再进行试验。
6、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源 ，方可拆除试验接线，以保证安全。
七、注意事项：
1、本设备是为短时间或长时间的工作而设计的，其工作时间长短根据所需电流占额定电流（容量）的百分比来确定，特别不允许超过额定电流200%长时间运行，以防过热，其时间如下：
负载占载率% 最大允许工作时间（秒） 三相电流误差
200 300 10%
150 500 10%
100 持续 10%
注：由于本设备工作在大电流状态下，所以要求负载的阻抗和几何形状要求相同，否则三相电流误差大。
2、新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
3、使用中升流变压器和操作台必须可靠接地，以保证安全。
4、使用时应缓慢均匀升流，搬运时应避免过大的震动。
5、调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。
6、本设备应置于清洁、通风、干燥和室内保存。
八、设备成套性：
1、操作台 一台
2、升流变压器 一台
3、产品合格证 一份
4、产品使用说明书 一份
