电容器组巡检核心测试对象与功能 并联/串联电容器

电容器组巡检：快速筛查成百上千台电容器，找出容量异常（偏差超过±5%或±10%）的单体。 电抗器故障排查：当系统谐波异常或电抗器过热时，测量电感值判断是否发生匝间短路。 滤波器调试：测量滤波支路的谐振点，确保其避开特征谐波频率。 交接验收：验证新安装设备的参数是否符合设计要求。 5. 操作注意事项 充分放电：虽然仪器有保护，但测试前必须使用专用放电棒对电容器进行人工充分放电，这是保命的关键步骤！ 接线检查：确保测试线连接牢固，钳形CT方向正确（通常标有箭头指向地网）。 环境干扰：尽量避免在雷雨天气或极强电磁干扰源附近测试，必要时使用屏蔽线。 结果分析： 电容变大：通常意味着内部元件击穿（极板短路），需立即更换。 电容变小：通常意味着内部元件开路或介质干涸。 tanδ过大：意味着绝缘受潮或老化严重，损耗增加，易引发热击穿。 6. 选型建议 常规运维：选择支持不拆线测试（钳表法）的单相便携式仪器，效率最高。 大型变电站/批量测试：建议选择三相自动测试仪，可同时接入三相，一次性完成三相电容器的测试和平衡率计算。 高精度实验室：若需测量极低损耗（tanδ < 0.0005），需选择实验室级的高精度LCR电桥或专用介损仪。由于无功补偿装置在电网中数量巨大且故障率较高（如电容器鼓肚、击穿、电抗器匝间短路），该仪器是变电站运维、交接试验和预防性试验中的必备工具。 1. 核心测试对象与功能 并联/串联电容器： 电容值（C）：判断电容器是否因内部元件击穿导致容量增大，或因干涸/开路导致容量减小。 损耗角正切（tanδ）：反映介质损耗，判断绝缘老化或受潮情况。 额定电压下的电流：推算实际运行电流。 串联/滤波电抗器： 电感值（L）：判断是否存在匝间短路（电感量下降）或磁芯松动。 品质因数（Q值）：评估电抗器的效率。 直流电阻：部分机型集成直阻测试功能。





电机/发电机特性综合测试仪集成功能

电机/发电机特性综合测试仪 集成功能：集直流电阻、绝缘电阻、交流耐压、匝间冲击耐压、空载/负载特性曲线测试于一体。 应用：电机制造厂出厂试验、维修后性能评估。 2025-2026年技术新趋势 随着智能电网和数字化转型的推进，现代特性综合测试仪呈现出以下显著特点： AI智能诊断专家系统： 不再仅仅显示数据，而是内置庞大的故障案例库和标准库。 仪器能自动分析测试数据，直接给出结论（如：“正常”、“注意”、“异常”），并推测故障原因（例如：“B相分接开关接触不良”或“线圈轻微匝间短路”）。 无线同步与远程操控： 支持蓝牙/Wi-Fi连接平板或手机APP，实现远程控制和实时波形查看，保障人员在安全距离外操作。 多机无线同步技术，解决大型设备（如三绕组变压器）长距离测试的同步难题。 云端数据管理与PMS对接： 测试数据自动上传至云端或企业内部的生产管理系统（PMS）。 自动生成符合国网、南网最新格式要求的电子报告，实现设备全生命周期的健康档案管理。 超强抗干扰设计： 针对变电站复杂的电磁环境，采用变频抗干扰、数字滤波和同步采样技术，确保在强干扰下数据依然精准可靠。 模块化与多功能合一： 一台主机通过更换软件模块或硬件插件，即可覆盖变压器、互感器、开关等多种设备的测试需求，极大降低采购成本。 选型建议 如果您正在寻找或采购此类仪器，请明确以下关键信息，以便我为您推荐合适的型号： 主要被测对象是什么？（是变压器、断路器，还是避雷器？） 电压等级范围？（10kV, 35kV, 110kV, 220kV, 500kV？电压等级决定了仪器的输出能力和绝缘水平。） 核心需求功能？（是需要全覆盖的“全能型”，还是侧重某一项高精度的“专业型”？） 现场作业环境？（是否需要电池供电？是否需要极高的便携性？）、绝缘电阻、交流耐压、匝间冲击耐压、空载/负载特性曲线测试于一体。 应用：电机制造厂出厂试验、维修后性能评估。 2025-2026年技术新趋势 随着智能电网和数字化转型的推进，现代特性综合测试仪呈现出以下显著特点： AI智能诊断专家系统： 不再仅仅显示数据，而是内置庞大的故障案例库和标准库。 仪器能自动分析测试数据，直接给出结论（如：“正常”、“注意”、“异常”），并推测故障原因（例如：“B相分接开关接触不良”或“线圈轻微匝间短路”）。 无线同步与远程操控： 支持蓝牙/Wi-Fi连接平板或手机APP，实现远程控制和实时波形查看，保障人员在安全距离外操作。 多机无线同步技术，解决大型设备（如三绕组变压器）长距离测试的同步难题。 云端数据管理与PMS对接： 测试数据自动上传至云端或企业内部的生产管理系统（PMS）。 自动生成符合国网、南网最新格式要求的电子报告，实现设备全生命周期的健康档案管理。 超强抗干扰设计： 针对变电站复杂的电磁环境，采用变频抗干扰、数字滤波和同步采样技术，确保在强干扰下数据依然精准可靠。 模块化与多功能合一： 一台主机通过更换软件模块或硬件插件，即可覆盖变压器、互感器、开关等多种设备的测试需求，极大降低采购成本。 选型建议 如果您正在寻找或采购此类仪器，请明确以下关键信息，以便我为您推荐合适的型号： 主要被测对象是什么？（是变压器、断路器，还是避雷器？） 电压等级范围？（10kV, 35kV, 110kV, 220kV, 500kV？电压等级决定了仪器的输出能力和绝缘水平。） 核心需求功能？（是需要全覆盖的“全能型”，还是侧重某一项高精度的“专业型”？） 现场作业环境？（是否需要电池供电？是否需要极高的便携性？）






如果是供电局/大型电厂：直接上三相全自动直阻仪（带波形分析功能）

虽然贵一点，但人工成本和停电时间成本省得更多。 如果是小型工厂/施工队：高性能单相直阻仪（带快速消磁）性价比最高。 3. 典型故障波形与数据分析（专家级应用） 高端直阻仪不仅能给出一个数值，还能通过波形和三相不平衡率揭示深层隐患： 三相不平衡率超标： 标准：1600kVA以上变压器，相间差别≤2%；无中性点引出时，线间差别≤1%。 诊断： 某相电阻偏大：该相绕组引线虚焊、分接开关接触不良、导线断裂。 某相电阻偏小：可能存在匝间短路（需结合空载试验确认）。 有载分接开关（OLTC）： 正常波形：电阻变化平滑，过渡过程清晰，无明显毛刺。 异常波形： 波形中断：切换过程中出现开路（电阻无穷大），说明触头未接通或驱动机构卡死。 波形毛刺/抖动：触头接触不稳定，可能存在烧蚀或弹簧压力不足。 过渡时间过长：机械机构磨损或油室阻尼过大。 2026新功能：仪器内置AI算法，自动比对标准波形库，直接给出“合格/注意/严重”的诊断结论。 4. 与“大电流发生器”的联动：温升试验全流程 结合您之前问的大电流发生器，直流电阻测试仪在温升试验中扮演关键角色： 冷态测量： 在通电前，用直阻仪精确测量绕组电阻

直流电阻测试仪（DC Resistance Tester）是电力试验中用于测量变压器绕组、互感器、电抗器、电机绕组等感性负载直流电阻的专用仪器。它是判断电气设备线圈焊接质量、匝间短路、分接开关接触不良以及导线断裂等缺陷的最有效手段之一。 结合2025-2026年的最新技术标准和市场产品特性，以下是该设备的核心解析： 1. 核心作用与测试原理 主要用途： 变压器绕组测试：检测三相电阻不平衡率（通常要求≤2%或4%），发现匝间短路或引线虚接。 有载分接开关（OLTC）检查：快速捕捉切换过程中的过渡电阻波形，判断触头烧蚀或卡涩。 回路电阻测量：虽然微欧计更常用，但部分高精度直流电阻仪也可用于断路器导电回路测试。 技术原理：采用四端子法（开尔文接线法）消除引线电阻影响，利用恒流源输出稳定直流电流，通过高精度AD采集电压降，计算得出电阻值（

通过精确测量回路电阻

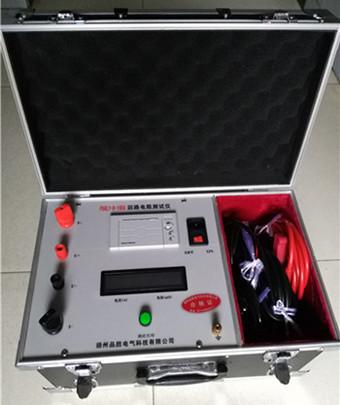

铁路运输、通信基站以及其他需要高可靠性电气连接的领域。以下是关于回路电阻测试仪的详细介绍：
用途与重要性
保证安全和可靠性：通过精确测量回路电阻，可以检测到可能存在的不良连接或腐蚀问题，从而避免因过热或电弧引起的故障。
预防性维护：定期进行回路电阻测试可以帮助识别潜在的问题，在小问题变成大故障之前采取措施。
质量控制：在制造过程中使用回路电阻测试仪可以确保产品符合规定的电气性能标准。
二、工作原理
回路电阻测试仪通常采用四线法（Kelvin双臂电桥）来进行测量，这种方法能够消除引线电阻对测量结果的影响，提供更加准确的读数。具体步骤如下：

施加电流：测试仪向被测电路施加一个已知的大电流（例如100A或更高），以确保即使是在低阻值的情况下也能获得稳定的测量信号。
测量电压降：同时测量该电流流经被测路径时产生的微小电压降。
计算电阻：根据欧姆定律 R = frac{V}{I}R=
​其中 RR 是电阻，VV 是电压降，而 II 是施加的电流，计算出回路电阻值。
三、类型与特点
手持式回路电阻测试仪：便携轻巧，适合现场使用；内置电池供电，方便携带到不同地点进行测试。
台式回路电阻测试仪：适用于实验室或车间内固定位置的详细分析，通常具有更高的精度和更多的功能选项。
自动回路电阻测试仪：配备自动化控制系统，能够自动完成整个测试过程，并记录数据，非常适合大规模生产和连续监测场景。
四、选择指南
量程范围：根据实际应用选择合适的量程范围，以覆盖所有预期的测量需求。
精度要求：对于某些关键部位的测量，如高压断路器触头，可能需要更高精度的测试仪。
输出电流能力：确保测试仪提供的电流足够大，以便在低阻值情况下仍能获得准确的结果。
用户友好性：考虑操作界面是否直观易用，是否有足够的帮助文档和技术支持服务。
五、使用注意事项
安全性：在进行任何测试前，请确保设备已经断电，并且进行了适当的放电处理，以防止触电事故。
环境条件：湿度、温度等因素会影响测试结果，因此应尽量保持稳定的测试环境。
清洁度：确保测试点干净无尘，因为污垢或湿气可能会导致不准确的读数。
校准：为了保证测量结果的准确性，回路电阻测试仪应该定期进行校准。
六、技术发展趋势
随着科技的进步，现代回路电阻测试仪不仅限于基本的电阻测量功能，还集成了更多高级特性，如无线传输、远程监控、智能诊断等，大大提高了工作效率和用户体验。

结语
回路电阻测试是保障电气系统安全可靠运行的重要环节之一。选择合适且高质量的回路电阻测试仪，并严格按照操作规程使用，对于提高电气连接的质量有着不可替代的作用。如果您有进一步的问题或需要针对具体型号的信息，请随时提问。

希望上述信息能帮助您更全面地了解回路电阻测试仪及其应用。如果有任何疑问或者需要更多信息，请随时提问。







变比组别测量仪是一种专门用于检测变压器绕组的变比
（即电压变换比例）和连接组别的仪器。这类仪器广泛应用于电力系统、工业生产和科研实验中，用于确保变压器的正确连接和正常工作。下面是一篇关于变比组别测量仪的文章，涵盖了其基本概念、工作原理、应用场景及使用注意事项等内容。

变比组别测量仪概述
定义与功能
变比组别测量仪是一种用于检测变压器绕组变比（即一次侧电压与二次侧电压的比例）和连接组别的专业仪器。通过测量变比和确认连接组别，可以确保变压器在安装和运行过程中连接正确，避免由于变比错误或连接组别不当而导致的电气故障。这类仪器广泛应用于电力系统中的变压器检测、工业生产和科研实验中。

重要性
在电力系统和工业生产中，变压器的正确连接和正常工作对于系统的安全性和可靠性至关重要。使用变比组别测量仪进行定期检测，可以及时发现变压器连接中的错误，预防设备故障的发生，提高电力系统的运行效率和安全性。

工作原理
测量方法
变比组别测量仪通常采用以下几种方法来测量变压器的变比和确认连接组别：

直流法：通过向变压器绕组施加直流电压，并测量相应的直流电流，从而计算变比。
交流法：通过向变压器绕组施加交流电压，并测量相应的交流电流，从而计算变比。
相位比较法：通过比较变压器一次侧和二次侧的电压相位，来确认连接组别。
组成部分
变比组别测量仪一般由以下几个部分组成：

信号源：提供测量所需的电压或电流信号。
测量电路：用于采集变压器绕组中的电压或电流信号。
信号处理单元：对采集到的信号进行处理，计算变比和确认连接组别。
显示与控制单元：用于显示测量结果，并提供操作界面供用户调整测试参数。
保护模块：提供过压、过流等保护功能，确保设备安全运行。
连接接口：用于连接变压器的接口，如高压输出接口等。
操作流程
准备阶段：根据测试要求选择合适的变比组别测量仪，并准备好待测变压器。
连接设备：将测试仪与待测变压器正确连接，确保连接可靠。
设置参数：根据测试要求设置测试仪的相关参数，如测量方法、测试电压等。
执行测试：启动测试仪，开始测量变比和确认连接组别。
读取结果：从测试仪上读取测量结果，并记录下来。
记录数据：记录测试数据，包括变比值、连接组别、测试日期、时间、环境条件等信息。
应用场景
变比组别测量仪广泛应用于多个领域：

电力系统：用于检测电力系统中变压器的变比和连接组别，确保变压器正确连接。
工业生产：在工业生产中用于检测电机、发电机、高压电缆等设备的变比和连接组别。
科研实验：在实验室中用于研究变压器及其他电气设备的电气特性。
设备维护：在设备维护和检修过程中，用于评估变压器的健康状况，及时发现潜在的连接错误。
使用注意事项
安全第一：测试前确保设备接地良好，操作人员穿戴绝缘防护装备。
正确连接：根据设备说明书正确连接待测变压器，避免错误连接导致设备损坏。
逐步调整：在调整测试仪参数时，应逐步进行，避免突然改变导致数据失真。
定期校准：定期对变比组别测量仪进行校准，确保测量结果的准确性。
记录完整：详细记录每次测试的数据，包括变比值、连接组别、测试日期、时间、环境条件等信息，以便日后参考。
发展趋势
随着技术的进步，变比组别测量仪也在不断发展：

智能化：集成先进的传感器技术和智能控制系统，实现远程监控和自动化管理。
便携化：设计更加紧凑轻便，便于携带和现场操作。
多功能性：除了基本的变比测量和组别确认功能外，还增加了其他功能，如数据记录、故障诊断等。
高精度：采用更先进的测量技术，提高测量的精度和可靠性。
总之，变比组别测量仪作为电力系统、工业生产和科研实验中不可或缺的测试设备，在确保变压器的正确连接和正常运行方面发挥着重要作用。随着技术的不断进步，未来的变比组别测量仪将更加智能化、便携化，并具有更高的测量精度和功能性，更好地服务于各领域的应用需求。
