受潮 外施耐压 试验变压器 调压器 球隙分压器

表格 试验项目 核心设备 辅助/配套设备 作用 绝缘电阻/吸收比 兆欧表 (2500V/5000V) 无 初步检查绝缘受潮情况 直流电阻 直流电阻测试仪 无 检查绕组焊接质量、分接开关接触情况 变比及组别 变比测试仪 无 验证匝数比和接线组别是否正确 介质损耗 (tanδ) 介损测试仪 (电桥) 标准电容器 判断绝缘整体老化、受潮 外施耐压 试验变压器 + 调压器 球隙、分压器、微安表 考核主绝缘强度 感应耐压 + 局放 三倍频电源 + 无晕试验变压器 局部放电测试仪、耦合电容 考核纵绝缘及检测内部缺陷 空载/负载特性 功率分析仪 / 大电流发生器 调压器 测量损耗参数 保护校验 微机继电保护测试仪 无 校验变压器保护装置逻辑 3. 选型关键提示 如果您正在选购用于变压器试验的试验变压器，请务必确认以下参数，以免买错： 电压等级匹配：输出电压必须高于被试变压器的试验电压标准（例如测试10kV变压器，耐压标准通常是35kV或28kV，建议选50kV或更高留有余量）。 容量计算：变压器在做耐压试验时主要是电容性负载。 估算公式：

操作必须严格遵守安全规程接地试验变压器外壳控制台

由于涉及高电压，操作必须严格遵守安全规程： 接地：试验变压器外壳、控制台、被试品非加压端必须可靠接地。 围栏与警示：试验区域应设置围栏，悬挂“高压危险”警示牌，并有专人监护。 放电：试验结束后，必须先通过放电棒对被试品和变压器高压端进行充分放电，方可拆线。 升压速度：升压应均匀缓慢，严禁冲击合闸或快速升压。 如果您是需要选购试验变压器，通常需要关注以下参数： 额定输出电压（kV）：需高于被试品的试验电压标准。 额定输出容量（kVA）：需满足被试品电容电流的需求（

绝缘电阻测试仪俗称兆欧表摇表早期手摇式

绝缘电阻测试仪（Insulation Resistance Tester），俗称兆欧表、摇表（早期手摇式）或高阻计，是电力系统和电气工程中用于测量电气设备、电缆、电机绕组等绝缘材料电阻值的最基础、最重要的仪器。 它的核心作用是评估绝缘材料的绝缘性能，判断设备是否受潮、老化、脏污或存在贯穿性缺陷，从而预防漏电和短路事故。 1. 核心工作原理 与普通的万用表不同，绝缘电阻测试仪内部集成了一个高压直流发生器。 加压：它向被测物体施加一个稳定的高压直流电（常见等级为 250V, 500V, 1000V, 2500V, 5000V, 甚至 10kV）。 测量：在高压作用下，测量流过绝缘材料的微弱泄漏电流（通常在微安

变频串联谐振试验装置成为绝对主流

随着智能电网和特高压技术的发展，试验变压器也在不断进化： 超低局放设计：为了满足日益严格的验收标准（如要求背景局放<3pC），现代试验变压器采用了优化的电场设计和特殊的绝缘工艺，确保自身不产生干扰信号。 轻量化与模块化：针对野外作业，干式变压器重量进一步减轻，且采用模块化拼接设计，单人即可搬运组装，适应复杂地形。 智能化控制： 内置高精度传感器，实时监测输出电压、电流、温度。 具备自动升压、自动计时、自动降压功能。 遇到击穿或异常时，能在微秒级内切断电源，保护设备。 支持无线遥控和数据上传，生成符合最新国标（GB/T 16927等）的电子报告。 串联谐振技术的普及：对于35kV及以上长电缆的交流耐压，传统的试验变压器因容量需求过大已不适用，变频串联谐振试验装置成为绝对主流。它利用

新设备交接试验验证新安装的变压器开关电缆绝缘是否合格

武汉特高压电力或同级别国产专业品牌的油浸式或干式试验变压器是最佳选择
可靠接地：试验变压器外壳、控制箱、被试品、分压器底座必须一点共地，且接地电阻<4Ω。这是保命的底线。 零位启动：必须在调压器归零的状态下接通电源，严禁带压合闸。 安全距离：高压引线与被试品、周围物体及人员必须保持足够的安全距离（参照DL 408安规），并设置围栏和警示牌，专人监护。 放电操作： 试验前：确认被试品已充分放电。 试验后：必须先通过放电棒（带电阻）放电，再直接接地放电，最后才能拆线。严禁直接用手触摸高压端。 环境要求： 避免在雷雨、大雾、湿度>85%的环境下进行户外试验。 油浸式变压器运输后需静置24小时以上方可通电（消除气泡）。 异常处理：试验过程中若发现电压表指针摆动剧烈、电流表急剧上升、被试品有放电声或冒烟，应立即降压断电，查明原因。 7. 典型应用场景 新设备交接试验：验证新安装的变压器、开关、电缆绝缘是否合格。 预防性试验：按照DL/T 596规程，定期对运行设备进行绝缘强度考核。 大修后验证：设备检修或更换部件后，确认绝缘恢复情况。 科研与教学：高校、研究所进行高电压技术实验。 总结建议： 对于大多数供电公司、工程公司和工矿企业，武汉特高压电力或同级别国产专业品牌的油浸式或干式试验变压器是最佳选择。它们技术成熟、性价比高、售后响应快。 若主要在室内且对防火有要求，选干式。 若主要在户外且追求性价比，选油浸式。 若需频繁移动、高海拔或超高压测试，选充气式。 若被测对象是长电缆或大容量发电机，请务必考虑配置串联谐振耐压装置，而非单纯增大试验变压器容量。

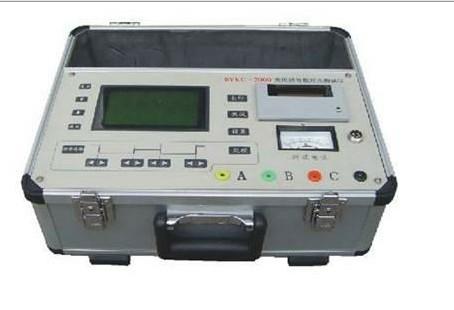

电容器组巡检核心测试对象与功能 并联/串联电容器

电容器组巡检：快速筛查成百上千台电容器，找出容量异常（偏差超过±5%或±10%）的单体。 电抗器故障排查：当系统谐波异常或电抗器过热时，测量电感值判断是否发生匝间短路。 滤波器调试：测量滤波支路的谐振点，确保其避开特征谐波频率。 交接验收：验证新安装设备的参数是否符合设计要求。 5. 操作注意事项 充分放电：虽然仪器有保护，但测试前必须使用专用放电棒对电容器进行人工充分放电，这是保命的关键步骤！ 接线检查：确保测试线连接牢固，钳形CT方向正确（通常标有箭头指向地网）。 环境干扰：尽量避免在雷雨天气或极强电磁干扰源附近测试，必要时使用屏蔽线。 结果分析： 电容变大：通常意味着内部元件击穿（极板短路），需立即更换。 电容变小：通常意味着内部元件开路或介质干涸。 tanδ过大：意味着绝缘受潮或老化严重，损耗增加，易引发热击穿。 6. 选型建议 常规运维：选择支持不拆线测试（钳表法）的单相便携式仪器，效率最高。 大型变电站/批量测试：建议选择三相自动测试仪，可同时接入三相，一次性完成三相电容器的测试和平衡率计算。 高精度实验室：若需测量极低损耗（tanδ < 0.0005），需选择实验室级的高精度LCR电桥或专用介损仪。由于无功补偿装置在电网中数量巨大且故障率较高（如电容器鼓肚、击穿、电抗器匝间短路），该仪器是变电站运维、交接试验和预防性试验中的必备工具。 1. 核心测试对象与功能 并联/串联电容器： 电容值（C）：判断电容器是否因内部元件击穿导致容量增大，或因干涸/开路导致容量减小。 损耗角正切（tanδ）：反映介质损耗，判断绝缘老化或受潮情况。 额定电压下的电流：推算实际运行电流。 串联/滤波电抗器： 电感值（L）：判断是否存在匝间短路（电感量下降）或磁芯松动。 品质因数（Q值）：评估电抗器的效率。 直流电阻：部分机型集成直阻测试功能。
